Tutorial Blender #05 - Chair Modelling

-
Blender adalah software 3D yang berfungsi untuk melakukan modeling 3D dan animasi. Output pada blender bisa digunakan untuk membuat film animasi atau dijadikan bagian dari asset game.

Dalam tutorial kali ini, kita akan membuat kursi sederhana menggunakan blender 2.80 dan mempelajari beberapa konsep dasar modeling 3D pada blender.

Langkah pertama buka aplikasi Blender




Resize Cube pada sumbu  Z



Tipiskan cube menjadi seperti berikut


Selanjutnya masuk ke EDIT MODE


Dalam mode ini, kita akan menghapus poligon Cube menjadi lebih kecil

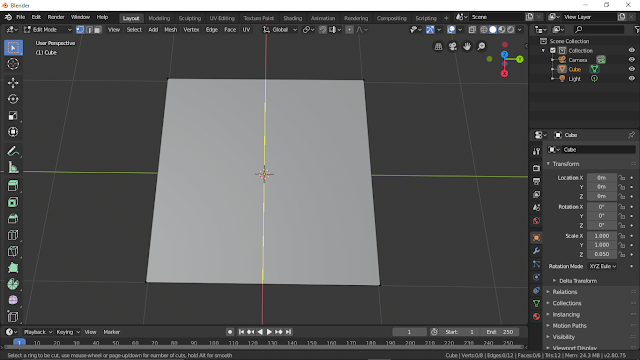

Tekan CTRL+R (Loop Cut) sehingga muncul lingkaran kuning pada Cube

Arahkan mouse ke tengah-tengah, dan klik kiri

Lakukan hal yang sama untuk arah horizontal


Selanjutnya pilih 2 Vertec (titik) di ujung salah satu cube


Klik X dan pilih delete Vertec



Jika tidak ada kesalahan hasilnya akan seperti ini


Lakukan hal yang sama pada 2 poligon lainnya sampai menjadi seperti ini


Selanjutnya tambahkan MODIFIER MIRROR


Tampilannya akan menjadi seperti ini (karena defaultnya sumbu X)


Selanjutnya tambahkan Mirror 1 kali lagi


Tapi untuk mirror yang ini, centang Sumbu Y


Atur Clipping agar hasil modifiernya rapat


Selanjutnya tekan CTRL+R (Loopcut) lagi dan potong agak di sudut


Bentuk kotak kecil ini akan menjadi kaki kursi


Atur tampilan sehingga kita bisa melihat bagian bawah Cube


Pilih Select FACE dan pilh bagian kotak kecil pada Cube


Tekan E atau tombol Extrude di sebelah kiri sidebar


Tariiiik terus sampai ke bawah. Karena menggunakan mirror, narik satu kaki, 3 sisa mesh lainnya akan mengikuti


Selanjutnya lakukan modifikasi sedikit pada pangkal kaki kursi


Pilih salah satu Vertec


Tarik menggunakan Translate


Dengan cara yang sama lakukan untuk kaki sebelahnya



Sip! Sampai tahap ini sudah menyerupai kursi bukan?



Selanjutnya klik APPLY pada Modifier Mirror (Mesti masuk Objek Mode dulu). Sampai bagian yang dimirror hilang dan menjadi mesh sepenuhnya


Selanjutnya seleksi bagian belakang mesh Cube


Tekan E atau klik tombol Extrude dan tariiiiik ke atas



Ta-da. Sampai tahap ini, anda sudah berhasil membuat kursi
